CQB-G高温磁力驱动离心泵

CQB-G高温磁力驱动离心泵

  上海沈泉泵阀制造有限公司为您提供:CQB-G高温磁力驱动离心泵的性能参数表,安装尺寸图纸与图片,如果您对磁力离心泵型号、批发报价与选型手册感兴趣,请拨打我公司400免费电话!

产品详情

 一、CQB-G高温磁力泵产品用途:

  上海品牌厂家沈泉泵阀生产制造的CQB-G型高温磁力离心泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。适用于输送系统工作压力小于1.6MPa,温度不超过280℃,密度不大于1840kg/m3,粘度不大于30cm2/S的不含硬颗粒和纤维的液体。各行业不同工况CQB-G型高温磁力离心泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2019年高温磁力泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。

CQB-G系列高温磁力驱动离心泵

  二、CQB-G高温磁力泵产品简介:

  CQB-G型高温保温泵采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使磁力泵的结构增长,更有利于磁力泵的散热。同时,也十分方便用户的维修或更换零件,在磁力泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。本系列磁力泵适用于输送高温介质,温度≤300℃。

  三、CQB-G高温磁力泵安装和调试:

  (一)高温磁力泵应水平安装.开车前应检查冷却箱之润滑油油位.若油位过低时应及时补充。开泵前.首先应打开冷却水回路.进水管阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。

  (二)当抽吸液面高于果轴心线时.起动前打开吸入管道阀门即可.若抽吸液面低于泵轴心线时.管道需配备底阀。

  (三)泵使用前应进行检查.电机风叶转动要灵活.无卡住及异常声响.各紧固件要紧固。

  (四)检查电机旋转方向是否与磁力泵转向标记一致。

  (五)电机启动后.缓慢打开排出阀.待泵进入正常工作状态后.再将排出阀调到所需开度。

  泵停止工作前.应先关闭排出阀门.然后切断电源.再关闭冷却水管阀门。

  四、CQB-G高温磁力泵使用注意事项:

  (一)因磁力泵轴承的冷却和润滑是靠被输送的介质.所以禁止空运转.同时避免在工作中途停电后再启动时所造成时空栽运转。

  (二)被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

  (三)被输送的介质及其温度应在泵材允件范围内。泵的使用温度〈280℃,更大工作压力1.6MPa, 密度不大于1840kg/m3,粘度不大于30cm2/S的不含硬颗粒和扦维的液体。特殊工况应严格按合同协议規定。

  (四)对于输送液为易沉淀结品的介质,使用后应及时清洗,排净泵内枳液。

  (五)磁力泵正常运行1000小时后.应拆检轴承和端面动环的麿损情况,并更換不宜再用的&损件。

  (六)本系列泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵保持距离。如:心脏起博器、信用卡及其它磁卡、计算器,计算机磁盘、手表等。

  五、CQB-G系列高温磁力驱动离心泵性能参数选型表

型 号流量
Q
m3 /h
扬程
H
m
汽蚀余量
NPSH
m
转速
n
r/min
轴功率
Pa
Kw
效率
η
%
配带电动机功率Kw
介质密度g/cm3
≤1≤1.3≤1.84
CQB-G 32-20-1251.9
3.2
3.8
22
20
18.5

29000.49
0.58
0.62
23
30
31
Y801-2YB0.75 Y802-2YB1.1 Y90S-2YB1.5
CQB-G 32-20-1601.9
3.2
3.8
34
32
29

29000.84
0.99
1.03
21
28
29
Y802-2YB1.1 Y90S-2YB1.5 Y90L-2YB2.2
CQB-G 40-20-1053.8
6.3
7.5
13
12.5
11

29000.42
0.55
0.56
32
29
40
Y801-2YB0.75 Y802-2YB1.1 Y90S-2YB1.5
CQB-G 40-25-1253.8
6.3
7.5
22
20
18.5

29000.81
0.98
1.05
28
35
36
Y802-2YB1.1 Y90L-2YB2.2 Y100L-2YB3.0
CQB-G 40-25-1603.8
6.3
7.5
34
32
29

29001.41
1.72
1.79
25
32
33
Y90L-2YB2.2 Y100L-2YB3.0 Y112M-2YB4.0
CQB-G 40-25-2003.8
6.3
7.5
52.5
50
48

29003.02
3.43
3.77
18
25
26
Y112M-2YB4.0 Y132S1-2YB5.5 Y132S2-2YB7.5
CQB-G 50-40-857.5
12.5
15
9
8
7.5
3.5
3.5
4.0
29000.46
0.56
0.61
40
49
50
Y801-2YB0.75 Y802-2YB1.1 Y90S-2YB1.5
CQB-G 50-32-1057.5
12.5
15
13
12.5
11
3.5
3.5
4.0
29000.760
0.91
0.94
35
47
48
Y802-2YB1.1 Y90S-2YB1.5 Y90L-2YB2.2
CQB-G 50-32-1257.5
12.5
15
22
20
18.5
3.5
3.5
4.0
29001.49
1.62
1.63
30
42
43
Y90L-2YB2.2 Y100L-2YB3.0 Y112M-2YB4.0
CQB-G 50-32-1607.5
12.5
15
34
32
29
3.5
3.5
4.0
29002.48
2.79
2.96
28
39
40
Y100L-2YB3.0 Y112M-2YB4.0 Y132S1-2YB5.5
CQB-G 50-32-2007.5
12.5
15
52.5
50
48
3.5
3.5
4.0
29005.10
5.49
6.13
21
31
32
Y132S2-2YB7.5 Y132S2-2YB7.5 Y160M1-2YB11
CQB-G 50-32-2507.5
12.5
15
82
80
78.5
3.5
3.5
4.0
29009.57
10.89
13.32
17.5
25
26
Y160M2-2YB3.0 Y160M2-1YB8.5 Y180M-2YB5.5
CQB-G 65-50-12515
25
30
22
20
18.5
3.5
3.5
4.0
29002.25
2.67
2.91
40
51
52
Y100L-2YB3.0 Y112M-2YB4.0 Y132S1-2YB5.5
CQB-G 65-50-16015
25
30
34
32
29.5
3.5
3.5
4.0
29004.34
5.07
5.48
32
43
44
Y132S1-2YB5.5 Y132S2-2YB7.5 Y160M1-2YB11
CQB-G 65-40-20015
25
30
53
50
47
3.5
3.5
4.0
29008.66
9.20
10.1
25
37
38
Y160M1-2YB11 Y160M2-2YB15 Y160L-2YB18.5
CQB-G 65-40-25015
25
30
82
80
78.5
3.5
3.5
4.0
290013.4
14.72
16.88
25
37
38
Y160L-2YB18.5 Y180M-2YB22 Y200L1-2YB30
CQB-G 80-65-12530
50
60
22.5
20
18
4.0
4.0
4.5
29004.48
5.24
5.55
41
52
53
Y132S1-2YB5.5 Y132S2-2YB7.5 Y160M1-2YB11
CQB-G 80-65-16030
50
60
34
32
29
4.0
4.0
4.5
29007.72
9.08
9.67
36
48
49
Y160M1-2YB11 Y160M2-2YB15 Y160L-2YB18.5
CQB-G 80-50-20030
50
60
53
50
47
4.0
4.0
4.5
290012.03
14.80
16.34
36
46
47
Y160L-2YB18.5 Y180M-2YB22 Y200L1-2YB30
CQB-G 80-50-25030
50
60
84
80
75
4.0
4.0
4.5
290019.06
23.08
26.07
36
46
47
Y200L1-2YB30 Y220L2-2YB37 Y225M-2YB45
CQB-G 100-80-12560
100
120
23
20
16.5
4.0
4.0
4.5
29008.35
9.73
9.46
45
56
57
Y160M1-2     YB11 Y160M2-2    YB15 Y200L1-2YB30
CQB-G 100-80-16060
100
120
35
32
28
4.0
4.0
4.5
290012.43
15.85
16.34
46
55
56
Y160L-2YB18.5 Y180M-2YB22 Y200L1-2YB30
CQB-G 100-65-20060
100
120
54
50
47
4.0
4.0
4.5
290021.01
25.69
28.44
42
53
56
Y200L1-2YB30 Y220L2-2YB37 Y225M-2YB45
CQB-G 100-65-25060
100
120
86
80
74.5
4.0
4.0
4.5
290037.98
45.39
49.69
37
48
49
Y250M-2YB55 Y280S-2YB75 Y280M-2YB90

  用户可根据此表选型确定型号,如有特殊情况可咨询我公司技术人员。

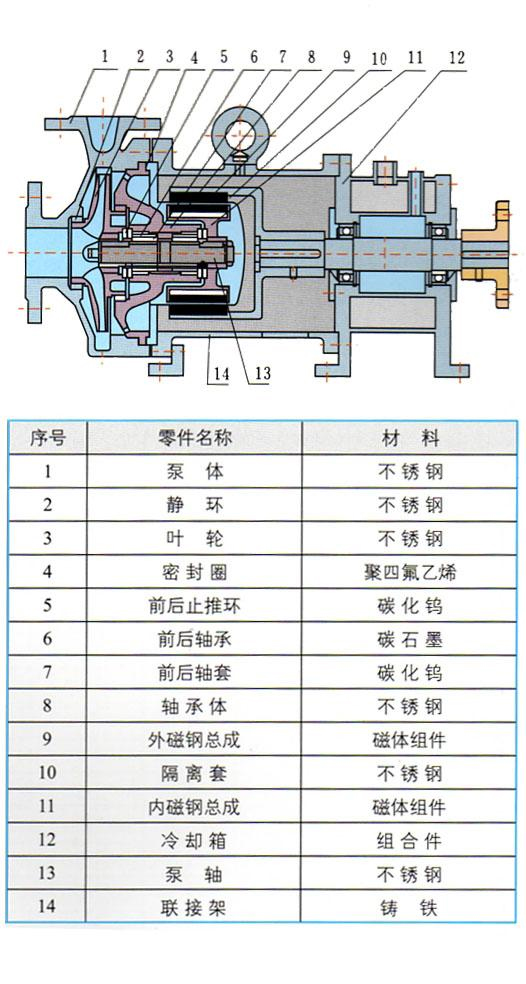

  六、CQB-G系列高温磁力驱动离心泵结构图

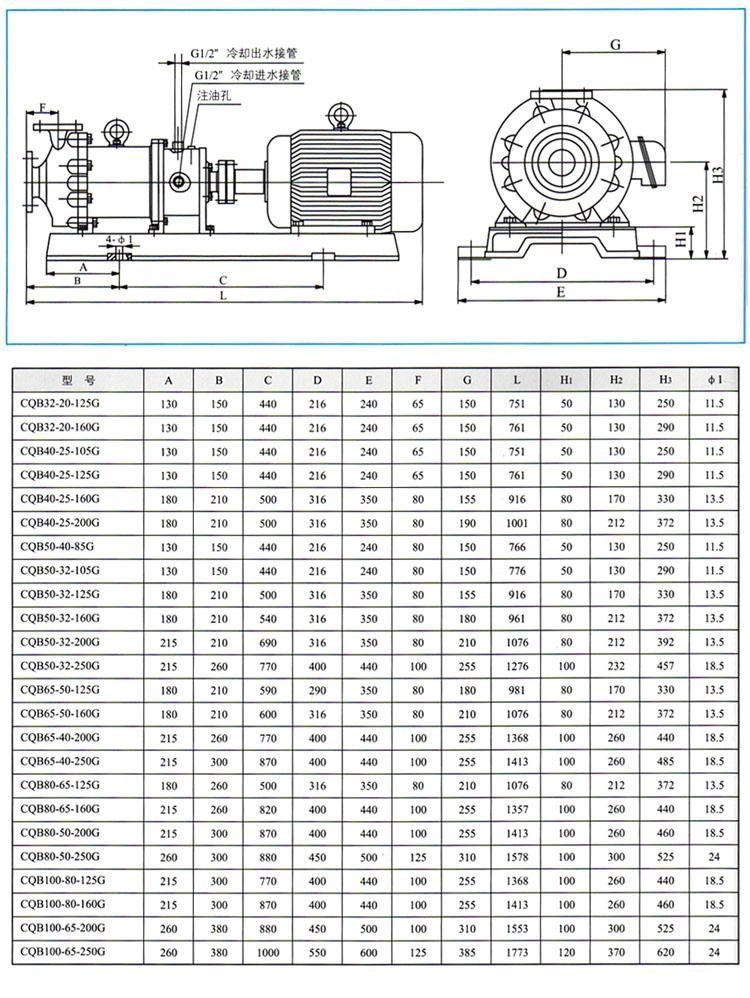

  七、CQB-G系列高温磁力驱动离心泵外形和安装尺寸


  备注:以上参数选型表只是CQB-G高温磁力驱动离心泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的磁力泵型号产品。

  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于CQB-G高温磁力离心泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2020年价格有任何问题,请您致电我公司,我们将竭诚为您提供优质的服务。
