CQB-L磁力管道离心泵

CQB-L磁力管道离心泵

  上海沈泉泵阀制造有限公司为您提供:CQB-L磁力管道离心泵的性能参数表,结构图纸与图片,如果您对磁力离心泵型号、批发报价与选型手册感兴趣,请拨打我公司400免费电话!

产品详情

  一、CQB-L磁力管道泵概述:

  上海品牌厂家沈泉泵阀生产制造的CQB-L磁力管道离心泵是本单位在十多年设计制造卧式磁力泵经验基础上开发的一种新型管道泵,它既具有ISG型管道离心泵的特点、又具有磁力化工泵的优点,是最新一代的无泄漏管道离心泵.适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。各行业不同工况CQB-L磁力管道离心泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2020年磁力管道泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。

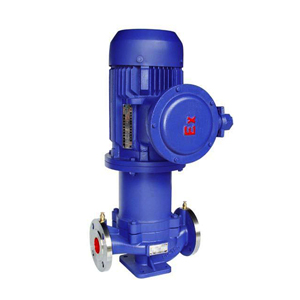

CQB-L磁力管道离心泵



  二、CQB-L磁力管道泵特点:

  1、进行无泄漏运转,可输送易燃、易爆、剧毒及腐蚀介质;

  2、材质优良,泵体、叶轮、隔离套等过流部件均采用优质不锈钢制造;

  3、轴套采用高耐磨的碳化硅、碳化钨,滑动轴承采用碳石M106K,并设置了润滑油槽,有效地保证泵的使用寿命;

  4、立式安装,结构紧凑、占地面积小;

  5、振动小,噪音低,运行特别平稳;

  6、泵的绝大多数零部件与CQB系列磁力泵互换,泵的性能与CQB系列相同;流量为1.6-100m 3 /h;扬程为12.5-80m;功率为1.1-55Kw

  三、CQB-L磁力管道泵性能参数表

型号口径(mm)流量扬程电机功率电压材质
进口 出口(m3/h)(m)(KW)(V)
CQG32-125L32203.2201.1380
CQG32-160L32203.2321.5380
CQG40-105L40253.212.51.1380
CQG40-125L40256.3202.2380
CQG40-160L40256.3323380
CQG40-200L40256.3505.5380
CQG50-85L50326.381.1380
CQG50-105L50326.312.51.5380
CQG50-125L503212.5203380
CQG50-160L503212.5324380
CQG50-200L503212.5507.5380
CQG50-250L503212.58018.5380
CQG65-125L655025204380
CQG65-160L655025327.5380
CQG65-200L6540255015380
CQG65-250L6540258022380
CQG80-125L806550207.5380
CQG80-160L8065503215380
CQG80-200L8050505022380
CQG80-250L8050508037380
CQG100-125L100801002015380
CQG100-160L100801003222380
CQG100-200L100651005037380
CQG100-250L100651008055380
注: 每个型号都可可配防爆电机

  用户可根据此表选型确定型号,如有特殊情况可咨询我公司技术人员。

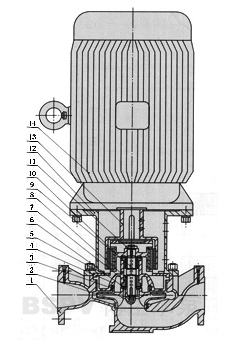

  四、CQB-L磁力管道离心泵结构图纸

1泵壳2叶轮
5隔离套6止推环
3密封环4轴承体
7轴承8轴套
11螺母12联接架
910内磁钢总成
13外磁钢总成14电机


      备注:以上参数选型表只是CQB-L磁力管道离心泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的磁力泵型号产品。

  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于CQB-L磁力管道泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2020年价格有任何问题,请您致电我公司,我们将竭诚为您提供优质的服务。
