CQB-F氟塑料磁力离心泵

CQB-F氟塑料磁力离心泵

上海沈泉泵阀制造有限公司为您提供:CQB-F氟塑料磁力离心泵的性能参数表,安装尺寸图纸与图片,如果您对磁力离心泵型号、批发报价与选型手册感兴趣,请拨打我公司400免费电话!

产品详情

一、CQB-F氟塑料磁力泵主要用途:

  上海品牌厂家沈泉泵阀生产制造的磁力泵产品广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。使用度:-20℃至100℃。各行业不同工况CQB-F氟塑料磁力泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2020年氟塑料磁力泵厂家直销价格,同时可提供外形尺寸、安装图纸,结构图纸、曲线图谱和安装尺寸等数据。


  二、CQB-F磁力泵产品特点:

  防漏设计取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。由于磁力泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

  三、CQB-F磁力泵工作原理:

  驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。坚固耐用的泵体结构,虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。

  四、CQB-F型氟塑料磁力驱动泵性能参数表

型  号口径(mm)流量 (m3/h)扬程 (m)电机功率 (kW)电 压
 (V)
材 质
进口出口
CQB15-10-85F15151.880.12220/380

CQB20-15-105F25183120.37220/380
CQB32-25-125F32253.2200.75380
CQB32-25-145F32253.2250.75380
CQB40-32-115F40326.3150.75380
CQB40-32-145F40326.3251.5380
CQB40-32-160F40326.3322.2380
CQB50-40-125F504012.5202.2380
CQB50-40-160F504012.5323380
CQB65-50-125F655025203380
CQB65-50-160F655025325.5380
CQB80-65-125F806550207.5380
CQB80-65-160F8065503211380
CQB100-80-125F100801002011380
CQB100-80-160F100801003218.5380
注:表中CQB32-25-125F----CQB100-80-160F都可配防爆电机

  用户可根据此表选型确定型号,如有特殊情况可咨询我公司技术人员。

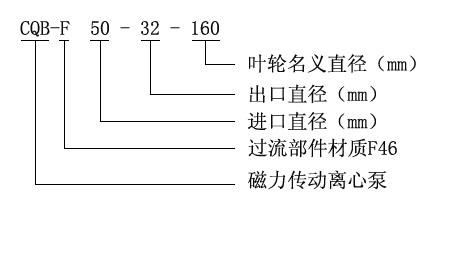

  五、CQB-F型氟塑料磁力驱动泵型号意义


  六、CQB-F型氟塑料磁力驱动泵(性能曲谱)

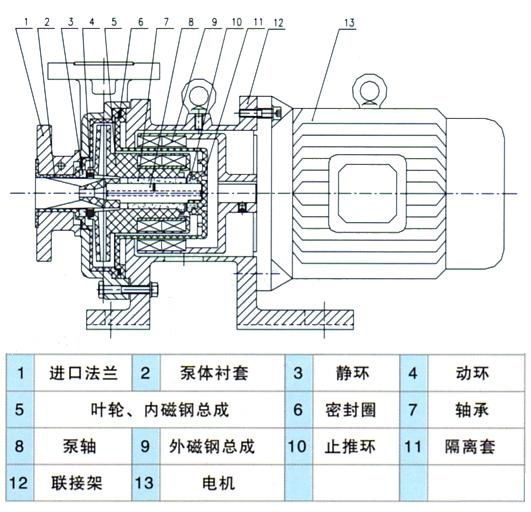

CQB-F型氟塑料磁力驱动泵(性能曲谱).jpg  七、CQB-F型氟塑料磁力驱动泵(结构图纸)

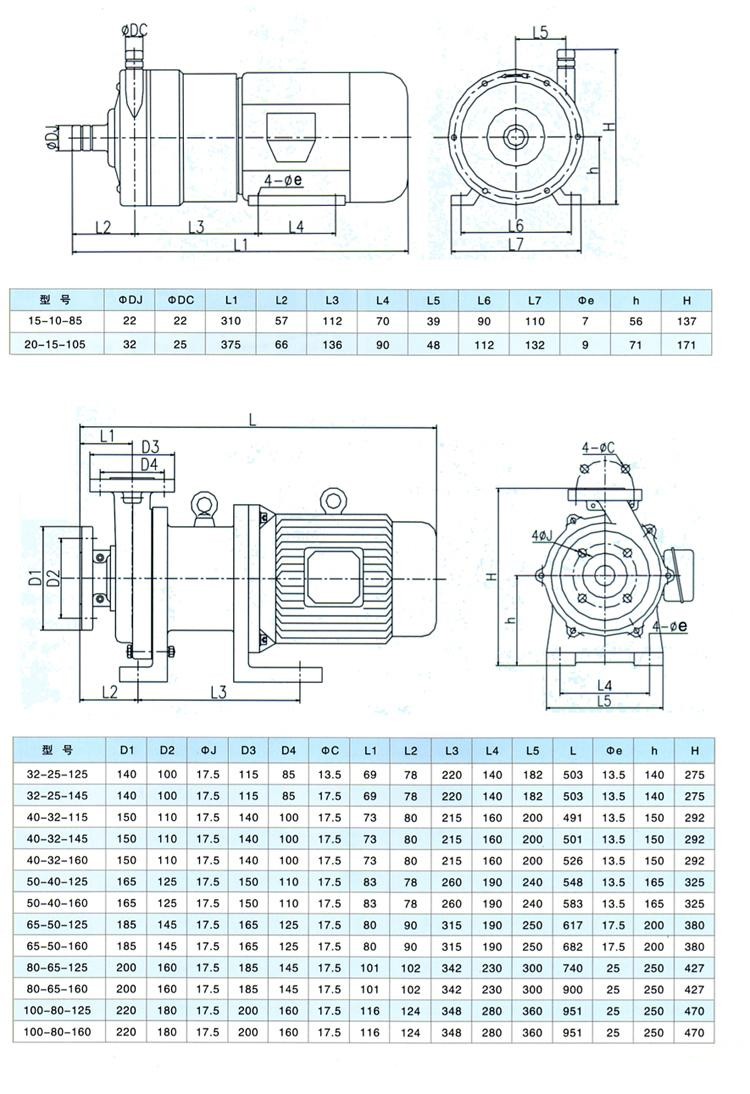

  八、CQB-F型氟塑料磁力驱动泵(安装尺寸)


  备注:以上参数选型表只是CQB-F氟塑料磁力泵的部分性能参数,如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询,我们有专业的工程师为您提供常规产品中没有的参数选型,更加精准的选出适合贵单位适用的磁力泵型号产品。

  在选型过程中请尽量提供以下几项数据:1、口径,2、流量,3、扬程或者水头(m),4、过流材质,5、流体介质,6、介质粘稠度,7、介质是否含有颗粒,8、电机功率(KW),9、转速(r/min),10、电压〔V〕,11、使用环境:室内或室外,高原或平原,所处位置是否要求防爆等等,如果你对以上关于CQB-F磁力泵的选型,不同流体介质适用泵体,叶轮和机械密封等过流部件的材质及不同配置的2020年价格有任何问题,请您致电我公司,我们将竭诚为您提供优质的服务。
