高温磁力泵的结构组成

时间:2021-10-20 14:42:35 来源:上海磁力泵厂家 浏览次数:1562次

  高温磁力泵的结构组成

  有效的认识磁力泵的结构组成,是对操作人员非常有帮助的。就比如在正常使用中的磁力泵若是出现了故障,需要操作人员进行拆卸修理,那么就需要操作人员对于磁力泵的组成有一定的认识,这样才能更好的去拆装检修磁力泵。而为了帮助用户能够对磁力泵的结构组成有一个直观的认识,上海沈泉磁力泵厂家便整理出了以下内容。

  不过,考虑到磁力泵规格型号众多,厂家就以沈泉牌比较热门的MT-HTP高温磁力泵来为大家进行讲解。

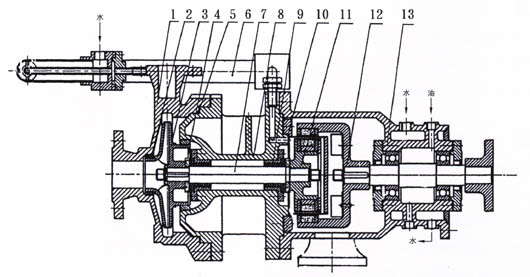

  MT-HTP高温磁力泵结构图:

  从上图中依次排序的配件有:

序号零件名称材料序号零件名称材料
1泵体不锈钢ZGCr18Ni98轴承体不锈钢ZG1Cr18Ni9
2扣环不锈钢1Cr18Ni9Ti9轴承碳石墨M120P
3叶轮不锈钢ZG1Cr18Ni910隔离套不锈钢1Cr18Ni9Ti
4止推环硬质合金YG811内磁钢总成钐钴磁钢组合件
5密封圈聚四氟乙烯 F412外磁钢总成钐钴磁钢组合件
6冷却装置不锈钢组合件13冷却联接架铸件 HT200
7泵轴不锈钢1Cr18Ni9Ti


  MT-HTP型高温磁力泵使用注意事项:

  1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空动转,同时避免在工作中途停电后再启动 时所造成时空载运转。

  2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

  3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

  4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用 温 度<100℃,输送吸入 压力不大于0.2mpa,更大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。

  5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

  6、泵运行1500小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

  7、泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵保持距离。如:心脏起博器,信用卡及其它磁卡、计算器、计算机磁盘、手表等。

  好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。
