磁力泵的传动特点及传动方式

时间:2020-09-08 23:09:16 来源: 浏览次数:3651次

  1. 磁力泵传动特点

  磁力泵磁力传动采用了拉推密集型圆筒形结构,在同样磁体积的情况下其能传递的扭矩是分散型磁结构的1.5倍左右,这种结构将磁能的利用率发挥到更大,同时内、外转子的重量也大为减轻,减低了转子系的重量和不平衡性对滑动轴承的影响。

  2. 磁力泵传动形式

  磁力传动有两种结构形式。

  (1) 圆盘形磁力联轴器

  圆盘形磁力联轴器由两个面对面的环行磁体及其中间的隔离套组成。两磁体之间会产生较大的轴向力,必须采用平衡轴向力的措施和加厚隔离套,否则会使隔离套变形以至于损坏。

  (2) 圆筒形磁力联轴器

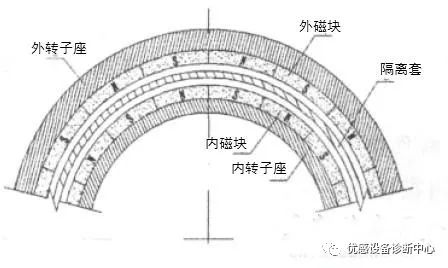

  圆筒形磁力联轴器没有轴向力。圆筒形磁力联轴器由内外转子组成。内外转子的基体由能被磁化的普通钢材制造。在内转子的外圆面和外转子的内圆面的平行轴线方向紧密排列多块永磁体,形成“组合拉推磁路”。理论和实践证明,这种圆筒形的“组合拉推磁路”在相同的磁路参数下,单位磁体积能够获得较大的传动力矩,约是传统分散型磁路的4倍。磁力泵采用的便是这种圆筒形“组合拉推磁路”,如下图。
